首先我们要明确一个概念，三元锂电池是指电池正极材料为镍钴锰酸锂或者镍钴铝酸锂的锂电池。相对于同样广泛运用于新能源汽车的磷酸铁锂电池来说，三元锂电池有着能量密度高的优点，因此也会导致其热失控剧烈程度更高。
如果想要了解三元锂电池热失控与电量的关系，那么我们需要对不同电量的三元电池进行热失控实验，并从多个维度对其分析。
首先，利用电池绝热量热仪(ARC)对锂电池单体进行热失控实验已经是业内研究电池热失控特征参数的主要方法。利用ARC可以得到电池自放热起始温度（Tonset）、电池热失控开云体育 kaiyun.com 官网入口起始温度(TTR)、电池热失控最高温度(Tmax)和最大升温速率(dT/dt)max等参数。其中Tonset至TTR的升温阶段代表了热失控孕育过程，TTR是电池开始热失控的启动温度，TTR的高度很大程度上决定了热失控安全事故发生的概率；而Tmax及(dT/dt)max则表明了热失控的剧烈程度。
我们引用重庆理工大学林春景课题组近期发表的文章来具体说明热失控特征参数与电池电量之间的关系。文章中使用50%、75%、100%以及115%4个不同SOC的电池，利用ARC的扫描模式进行热失控实验[1]。
图1 不同SOC电池热失控温度曲线(上图)及最大温升速率曲线不难看出，随着电池S开云体育 kaiyun.com 官网入口OC的上升，TTR单调下降，而Tmax及(dT/dt)max则单调上升。说明随着SOC的上升，电池热失控能够在更低的温度下发生，同时电池热失控瞬间释放的能量增大。即随着电量增大，电池热稳定性下降，热失控更易于发生，同时热失控剧烈程度更高，具有更大的热危害性

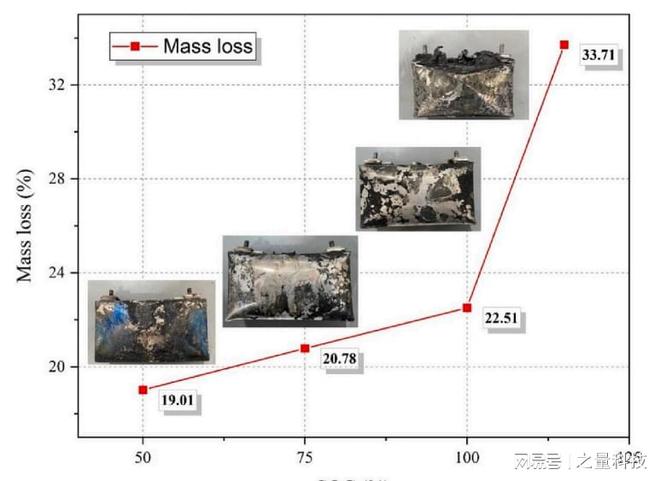

对热失控后的电池残骸进行称量，可计算质量损失率。该方法同样能够判断电池热失控剧烈程度。从图2可以发现，SOC越高，电池的质量损失率越大，这是由于高SOC的电池在热失控过程中通常伴随更强烈的电池材料喷发、起火和燃爆现象。
同时，关注电池热失控也要关注热失控产气。电池热失控产气发生燃爆是热失控安全事故的重要原因。电池产气主要由H2、CO、CH4、C2H6、C3H8等可燃性气体和惰性的CO2组成，在外加能量激励下易发生爆燃。可燃气在空气中能够被点燃的最低浓度称为气体的爆炸下限（LFL），显然气体爆炸下限越低，越容易被点燃，安全隐患越大。我们可以利用爆炸极限测试仪测定电池产气的爆炸下限，并分析该参数与电池SOC之间的关系。

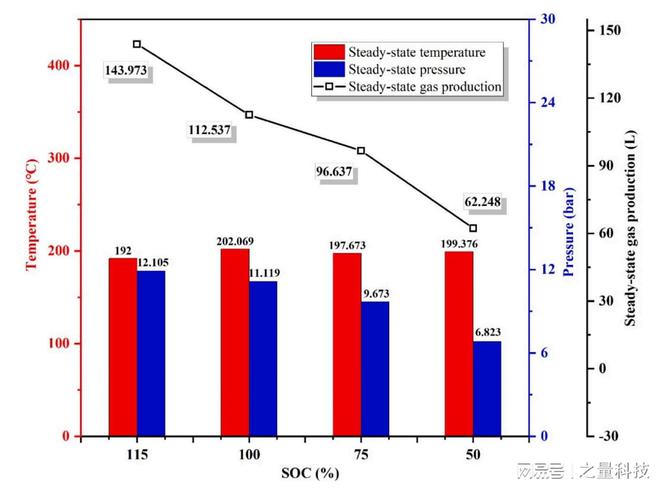

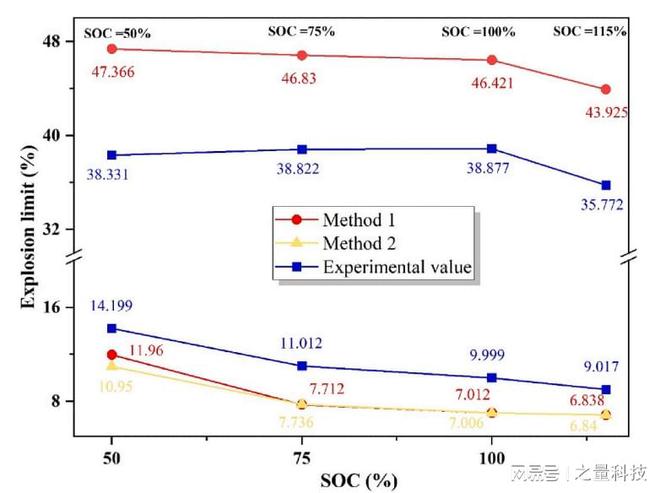

通过图3可以发现，随着SOC开云 开云体育官网上升，电池产气的爆炸下限不断降低，这是由于高能态的电池材料容易分解产生更多的H2、CO和CH4等易燃气体，而同时CO2的占比下降。而观察图4可知，热失控过程中的电池产气量也随着SOC上升。低LFL叠加更大的产气量使得满电状态下电池产气的爆炸危险性明显高于空电状态。
在实际应用中，锂电池通常会以电池组的形式进行使用，此时若有一个电池发生热失控，可能逐步引发周围电池的热失控，从而出现热蔓延现象。那么不同SOC下电池组的热蔓延现象有什么区别呢？

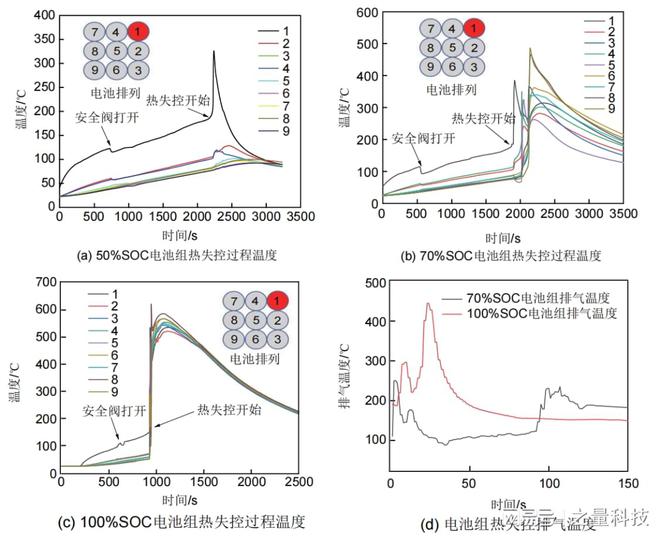

我们引用中国民航大学的张青松课题组的研究成果[2]。观察图5可发现，50%SOC的电池组除1号电池以外，其余电池均未发生热失控；而70%及100%电池组中的所有电池均相继发生了热失控。其中100%SOC条件下，热蔓延速开云 开云体育官网度、电池热失控最高温度和电池组排气温度均高于70%SOC，这也充分说明满电电池无论是热失控剧烈程度还是发生热蔓延的概率都明显高于空电状态电池。
最后，我们从材料结构层面来分析为什么电量高会导致电池热失控更易于发生，且热失控剧烈程度会更高、燃爆现象更明显。上海化工研究院储德韧等[3]认为正极材料的热分解是电池热失控的重要步骤，也是导致高电量电芯更易失控的原因之一。他们使用了XRD对热失控前后正极材料的晶体结构进行了分析，如图6所示：
新鲜电池的正极材料在(003)、(101)、(104)存在明显衍射峰，证实了三元材料 Li(Ni1/3Co1/3Mn1/3)O2的存在。相比于0%SOC 的新鲜电池，SOC≥30% 的新鲜电池正极材料的特征峰都向高角度发生了偏移。这是由于高 SOC 下正极材料的脱锂程度较高，导致晶面间距变小。对于0%SOC的电池，热失控后正极材料和石墨负极材料的特征峰依旧存在，即使加热到 305 ℃的高温，材料的晶体结构开云 开云体育官网并未完全发生变化。而 SOC≥30% 的锂电池在发生热失控之后，三元材料特征峰都基本消失，而相应地出现了 NiO 和单质 Ni的特征峰，证实了三元材料在热失控反应中发生了比较彻底的分解反应。综上，高荷电状态下锂电池正极三元材料间隙的 Li+含量下降，导致了材料稳定性下降，从而更容易发生分解，引发更剧烈的热失控反应。
BAC系列大型电池绝热量热仪，突破传统ARC腔体体积小、耐压/保压能力弱的局限，精准测定大容量储能电芯或高比能量动力电池热失控过程中的关键参数，
高精度：自放热检测灵敏度远优于标准检测阈值0.02℃/min，绝热性能高，壁样温差小。
高防护：压力容器具备爆破片、泄压阀等全方位安全防护，专业报警系统保障人员/设备的安全。
多功能：支持热滥用、电滥用、机械滥用、比热测试、可视/红外摄像、热失控产气分析、充放电产热测试。
SearchGPT第一波评测来了！响应速度超快还没广告，OpenAI手锏
教育部留学中心：网传“留学生六大政策支持”不实，系对地方政策的拼凑和夸大
《剑灵2》CJ试玩：新瓶装新酒/
主站 商城 论坛 自运营 登录 注册 《剑灵2》CJ试玩：新瓶装新酒 廉颇 2024-07-29 返回专栏首页 作...
机构：2024年上半年中国显示屏公司占全球智能手机OLED显示屏出货量的50.7%
