【专利摘要】本实用新型公开了一种高效节能锅炉，包括燃烧室和底座，所述燃烧室固定连接在底座上部，所述燃烧室底部设有燃料进料口，所述燃烧室右侧底部设有进气管，所述进气管右侧设有风机，所述燃烧室顶部设有壳体，所述壳体内设有空腔，所述空腔内设有位于燃烧室顶部的水箱，所述燃烧室顶部设有连通于空腔的通气孔，所述水箱顶部左侧设有贯穿于壳体的进水管，所述进水管顶部设有进水阀，所述壳体外部设有保温层，所述壳体右侧上部设有贯穿壳体和保温层的排气管，所述排气管右侧设有过滤网，所述壳体左侧下部设有贯穿壳体和保温层的排水管，所述排水管左侧设有放水阀。实现燃料的高效实用，废气处理后排放，减少对大气的污染。
[0002]目前，宾馆、饭店、住宅小区等的集中供热水一般的采用锅炉供热，但随水蒸汽及烟气带走的热量难以被回收利用，热损耗较大，目前现有的锅炉在燃烧过程中常会因不完全燃烧而产生黑烟，产生的黑烟将直接排向大气，不但会对大气造成污染同时也很浪费煤资源。现有的锅炉燃烧多为直烧方式，导致其一次性往锅炉添加的煤不能过多或过少，加煤过多时温度会太高，且在燃烧初期因燃烧不充分随着会排出大量的黑烟，加煤过少时，虽然排出的黑烟会很少，但同时其温度会很低，无法满足温度需求，且效率低，能耗大。
[0003]本实用新型的目的在于提供一种高效节能锅炉，以解决上述【背景技术】中提出的问题。
[0004]为实现上述目的，本实用新型提供如下技术方案:一种高效节能锅炉，开云 开云体育包括燃烧室和底座，所述燃烧室固定连接在底座上部，所述燃烧室底部设有燃料进料口，所述燃烧室右侧底部设有进气管，所述进气管右侧设有风机，所述燃烧室顶部设有壳体，所述壳体内设有空腔，所述空腔内设有位于燃烧室顶部的水箱，所述燃烧室顶部设有连通于空腔的通气孔，所述水箱顶部左侧设有贯穿于壳体的进水管，所述进水管顶部设有进水阀，所述壳体外部设有保温层，所述壳体右侧上部设有贯穿壳体和保温层的排气管，所述排气管右侧设有过滤网，所述壳体左侧下部设有贯穿壳体和保温层的排水管，所述排水管左侧设有放水阀。
[0008]与现有技术相比，本实用新型的有益效果是:本实用新型锅炉燃料室可直接对水箱的底部加热，燃料燃烧所产生的热气通过通气孔进入空腔，继续对水箱加热，开云 开云体育平台实现了热能的高效利用，本实用新型的水箱为哑铃形，增加了水箱和热气的接触面积，从而加快了烧水速度，燃料燃烧产生的废气通排气管中的过滤网，废气中的固体小颗粒和有害物质被有效的过滤，减少了对大气的污染，壳体的保温层减少了锅炉热量的流失，更加的节能环保。

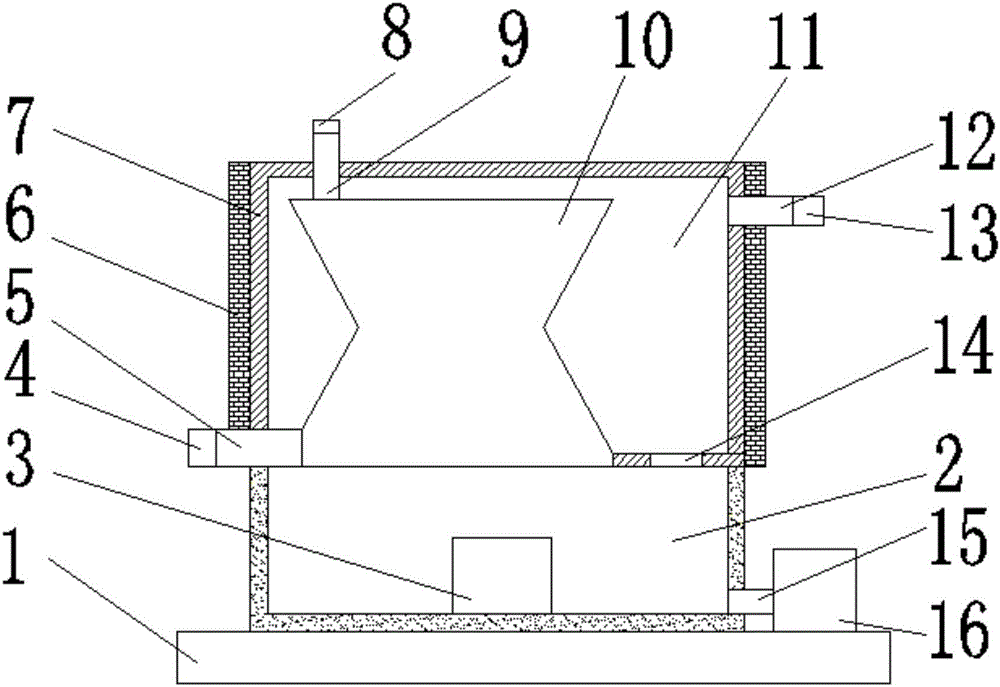

[0010]图中:I底座、2燃烧室、3燃料进料口、4放水阀、5排水管、6保温层、7壳体、8进水阀、9进水管、10水箱、11空腔、12排气管、13过滤网、14通气孔、15进气管、16风机。
[0011]下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。开云 开云体育
[0012]请参阅图1，本实用新型提供一种技术方案:一种高效节能锅炉，包括燃烧室2和底座I，所述燃烧室2固定连接在底座I上部，所述燃烧室2底部设有燃料进料口 3，所述燃烧室2右侧底部设有进气管15，所述进气管15右侧设有风机16，所述燃烧室2顶部设有壳体7，所述壳体7内设有空腔11，所述空腔11内设有位于燃烧室2顶部的水箱10，所述燃烧室2顶部设有连通于空腔11的通气孔14，所述水箱10顶部左侧设有贯穿于壳体7的进水管9，所述进水管9顶部设有进水阀8，所述壳体7外部设有保温层6，开云 开云体育平台所述壳体7右侧上部设有贯穿壳体7和保温层6的排气管12，所述排气管12右侧设有过滤网13，所述壳体7左侧下部设有贯穿壳体7和保温层6的排水管5，所述排水管5左侧设有放水阀4。所述过滤网的孔径为0.05毫米。所述水箱为哑铃形。所述通气孔直径为30厘米。
[0013]具体的，使用时，先关闭放水阀4，打开进水阀8，通过进水管9向水箱10注入适量的水，开云 开云体育平台向燃烧室2加入适量的燃料，打开风机16，开始对水箱10里水进行加热，燃料燃烧所产生的热气通过通气孔14进入空腔11，继续对水箱10加热，空腔11中的废气通排气管12中的过滤网13，废气中的固体小颗粒和有害物质被有效的过滤后排出，加热结束后，打开放水阀4将热水排出。
[0014]尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
1.一种高效节能锅炉，包括燃烧室(2)和底座(I)，其特征在于:所述燃烧室(2)固定连接在底座(I)上部，所述燃烧室(2)底部设有燃料进料口(3)，所述燃烧室(2)右侧底部设有进气管(15)，所述进气管(15)右侧设有风机(16)，所述燃烧室(2)顶部设有壳体(7)，所述壳体(7)内设有空腔(I I)，所述空腔(11)内设有位于燃烧室(2)顶部的水箱(I O)，所述燃烧室(2)顶部设有连通于空腔(11)的通气孔(14)，所述水箱(10)顶部左侧设有贯穿于壳体(7)的进水管(9)，所述进水管(9)顶部设有进水阀(8)，所述壳体(7)外部设有保温层(6)，所述壳体(7)右侧上部设有贯穿壳体(7)和保温层(6)的排气管(12)，所述排气管(12)右侧设有过滤网(13)，所述壳体(7)左侧下部设有贯穿壳体(7)和保温层(6)的排水管(5)，所述排水管(5)左侧设有放水阀(4)。2.根据权利要求1所述的一种高效节能锅炉，其特征在于:所述过滤网(13)的孔径为0.05晕米。3.根据权利要求1所述的一种高效节能锅炉，其特征在于:所述水箱(10)为哑铃形。4.根据权利要求1所述的一种高效节能锅炉，其特征在于:所述通气孔(14)直径为30厘米。
